電力設備精準診斷利器:ZX-BZK2變壓器測試儀的技術革新與應用優勢

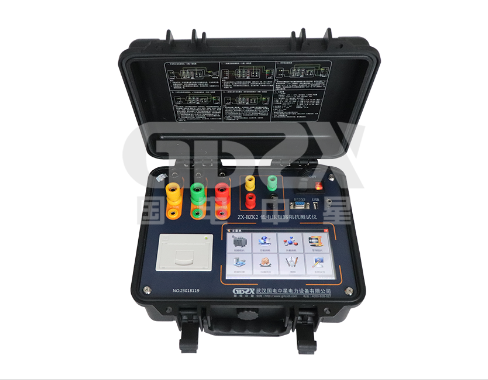

在變壓器狀態檢測與故障診斷領域,傳統測試方法常因設備分散、操作復雜、精度不足等問題制約現場效率。ZX-BZK2變壓器短路阻抗/空負載測試儀的誕生,為技術人員提供了集成化、高精度的全新解決方案。
一、傳統測試痛點與技術突破
傳統方法需多臺儀器分別測量電壓、電流、功率等參數,接線繁瑣且存在同步誤差。ZX-BZK2通過三大核心技術實現突破:
1.六路同步采樣+DSP處理:精準捕捉多路瞬態信號,攻克低功率因數測量難題
2.向量化電壓計算:采用真實向量計算線電壓(非固定√3系數),還原變壓器真實工況
3.多維動態校正:集成電壓/電流/溫度/頻率校正鏈,確保數據可比性(±0.2%基本精度)
二、核心功能的技術實現對比
測試項目 | 傳統方案局限 | ZX-BZK2技術方案 |
短路阻抗測試 | 需手動計算銘牌誤差 | 自動計算Zk/Xk/Lk及誤差百分比(±0.5%精度) |
三相空載損耗 | 難以定位鐵心缺陷分布 | 分相損耗分析技術,精準定位磁路異常 |
零序阻抗測量 | 專用設備操作復雜 | 一體化測量阻抗角/零序電阻等全參數 |
負載試驗 | 無法實時比對相間對稱性 | 三相電流/損耗動態對比功能 |
三、現場應用的技術優勢
1.診斷能力升級
繞組變形檢測:符合DL/T 1093-2008標準,自動判定±3%阻抗變化閾值
鐵心故障定位:通過單相空載試驗精確定位松動/局部短路故障點
工程效率革新

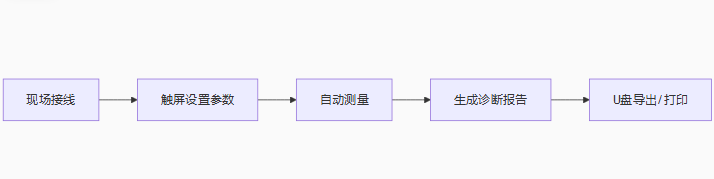

流程耗時從傳統4小時縮短至40分鐘,支持160組數據存儲及U盤轉存
3.擴展適應性
電壓/電流量程通過外接PT/CT無限擴展
-10℃~45℃寬溫域工作,4.25kg便攜設計適應變電站復雜環境
四、技術指標標桿意義
1.相位測量±0.1°精度:精準捕捉功率因數變化
2.0.003Hz頻率分辨率:有效識別電網頻率波動影響
3.5位數字顯示:提供實驗室級讀數精度
技術應用建議:
進行220kV主變診斷時,建議:
1.先進行三相短路阻抗測試獲取基準值
2.采用單相法逐相檢測定位繞組變形
3.結合空載試驗數據建立鐵心狀態圖譜
這款融合數字信號處理、向量計算及智能校正技術的測試儀,正重新定義現場測試標準。其價值不僅在于4.25kg機身取代多臺設備,更在于通過0.2級精度測量與智能分析,使繞組變形、鐵心故障等隱性缺陷無所遁形。隨著電力設備狀態檢修時代的到來,此類高集成智能診斷裝備將成為技術人員的標配利器。
“精準的數據是診斷的基石——ZX-BZK2用實驗室級的精度,重塑現場測試新標準”
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
