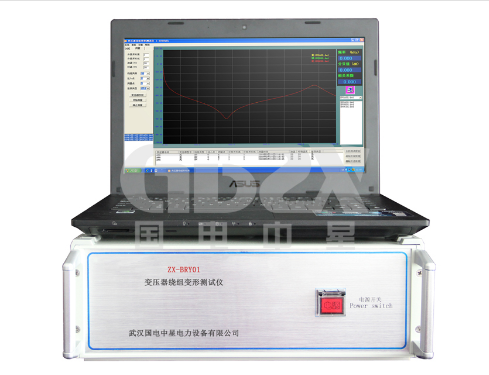

基于頻域響應的ZX-BRY01變壓器繞組變形測試儀技術解析與應用
變壓器作為電力系統的核心設備,其繞組機械結構的完整性直接關乎電網安全。傳統的繞組變形檢測依賴經驗判斷或代價高昂的吊罩檢查,而頻域響應分析法(FRA) 憑借其無損、高效和靈敏的特性,已成為行業主流診斷技術。本文將深入解析ZX-BRY01變壓器繞組變形測試儀的技術突破,并與傳統方法進行對比,為技術人員提供實踐參考。
一、 ZX-BRY01核心技術優勢
1.高頻精細掃描能力
線性掃頻高達10MHz(40000個掃頻點),分辨率可選0.25kHz/0.5kHz/1kHz,遠超行業常見設備(通常上限1-2MHz)。高頻段對細微變形(如匝間短路、局部扭曲)的捕捉能力顯著提升。
分段掃頻優化:在關鍵頻段(如0.5kHz-1MHz)提供2000掃頻點,兼顧效率與重點區域分析深度。
2.無線智能測量系統
創新采用WIFI/藍牙/USB多模無線連接平板或筆記本,徹底擺脫線纜束縛。測量單元可在變壓器上靈活放置,測試人員無需反復上下攀爬(傳統有線設備需現場布線,易受干擾且效率低)。
高速單片機控制:實現自動量程調節、采樣頻率自適應,大幅降低操作復雜度。
3.專家級智能診斷軟件
多曲線對比分析:支持同時加載6條歷史曲線,提供橫向(相間)、縱向(歷史)綜合比對,參數自動計算。
AI輔助診斷:內置專家系統根據頻響變化幅度、區域、趨勢進行量化分析,自動生成繞組狀態評估報告(“正常”、“輕微變形”、“嚴重變形”等),減少人為誤判。
強大數據管理:自動保存測試環境參數,支持數據存盤、彩色報告打印及離線信息編輯(如變壓器銘牌參數)。
4.極致的現場效率
免吊罩拆裝:僅需斷開母線,單相測量<60秒,全繞組(高中低壓)<10分鐘(傳統吊罩檢測需停電數小時甚至數天)。
布放自由:信號引線任意布放不影響結果,提升高空作業安全性與便捷性。
二、 ZX-BRY01與傳統方法及同類設備對比
特性 | 傳統吊罩檢查/電抗法 | 普通FRA測試儀 | ZX-BRY01 變壓器繞組變形測試儀 |
檢測原理 | 目視/電氣參數對比 | 頻域響應分析(FRA) | 高精度寬頻域FRA |
掃描范圍/分辨率 | 不適用 | 通常≤2MHz,分辨率較粗 | 線性:10Hz-10MHz (0.25kHz步進) |
連接方式 | 不適用 | 多為有線連接,布線繁瑣 | WIFI/藍牙/USB無線,靈活高效 |
是否需要停電吊罩 | 必須,時間長、成本高 | 無需吊罩,僅斷母線 | 無需吊罩,僅斷母線 |
單相測試時間 | 數小時至數天 | 通常>2分鐘 | < 60秒 |
全繞組測試時間 | 數天 | 通常>20分鐘 | < 10分鐘 |
診斷智能化 | 依賴專家經驗 | 需人工判讀曲線 | AI自動診斷,給出參考結論 |
數據管理 | 紙質記錄 | 基礎存儲功能 | 歷史曲線對比、環境參數存儲、報告打印 |
現場操作性 | 復雜、高風險 | 需布線,人員需配合 | 引線任意布放,人員可停留油箱上 |
精度指標 | 主觀性強 | 幅度精度約0.5dB | 幅度精度0.1dB, 頻率精度0.01% |
三、 典型應用場景與價值
1.抗短路能力評估:在新投運或經受短路沖擊后快速判斷繞組狀態。
2.狀態檢修決策:精準識別輕微變形,避免不必要的吊罩大修;確認嚴重變形,為更換提供依據。
3.運輸安裝后檢查:確保設備在運輸、安裝過程中繞組未受損。
4.故障溯源分析:輔助分析變壓器故障的根本原因(如是否源于機械損傷)。
5.全生命周期管理:建立繞組“指紋”基線,實現狀態趨勢跟蹤。
四、 實測指標印證可靠性
1.寬動態范圍與高精度:-120dB至+20dB幅度范圍,±0.1dB精度確保微弱信號捕捉。
2.卓越重復性:同相測試重復率≥99.9%,保障數據可比性。
3.堅固便攜:整機13kg(含箱),適應變電站復雜環境。
結論:技術革新驅動高效運維
ZX-BRY01變壓器繞組變形測試儀代表了頻域響應分析技術的最新進展。其10MHz高頻掃描、無線智能操控、AI輔助診斷等核心優勢,解決了傳統方法效率低下、依賴經驗以及普通FRA設備精度不足、操作繁瑣的痛點。該儀器將繞組狀態檢測從“事后解體檢查”或“經驗式推斷”推向“精準量化評估” 的新階段,為電力企業實施狀態檢修、提升變壓器運維精益化水平提供了強大技術支撐。建議技術人員掌握其原理與應用技巧,使之成為保障主網安全的常態化利器。
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
