說明書

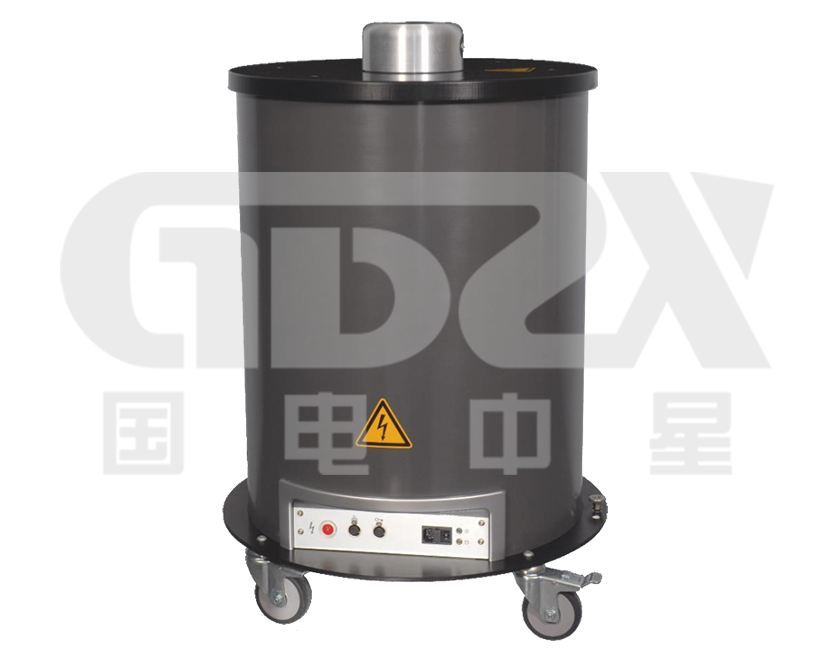

操作視頻ZX-MV60電纜振蕩波測試系統是用于測試中高壓電纜的真正緊湊便攜的振蕩波局放測試系統。該儀器可應用于35kV以下電纜的局部放電等項目的測試。該儀器可通過阻尼交流電壓的阻尼系數變化判斷電纜的介損值大小，從而可評估電纜的絕緣水平狀態；設備兼容多種數據處理算法，可快速地智能化的定位出電纜存在放電的部位，并作出精確定位。對于額定電壓U0/U為26/35kV及以下電纜，可以用振蕩波電壓對電纜進行局部放電檢測試驗，同時振蕩波局部放電測試設備具有體積小、能耗低、便攜等特點。
ZX-MV60電纜振蕩波測試系統為加壓和測試一體化裝置，具有系統容量小、接線及測試操作簡單、儀器質量輕、移動搬運方便等優勢。測試時，不會對電纜造成傷害，屬于無損試驗。檢測結果為準確的局部放電量，因此可準確評估電纜局部放電缺陷的嚴重程度。
1. 緊湊型設計
高壓源、高壓開關、高壓電感+電容、阻容分壓器、PD耦合電容器等設備集于一體。
2. 強大的輸出
輸出電壓峰值可達60kV,有效值可達42.4KV。與同品類儀器相比，電容最大10μF,可測試更長距離電纜。
3. 無限制運行時間
可對電纜進行持續測量，而同品類儀器在連續工作后，需要將儀器空置休息。
4. 可視化軟件
所有的結果可以通過網絡共享盤來傳播數據，保證數據的安全性。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。
5. 安全系統
儀器具有兩個獨立的接地裝置(電子和機械放電),確保儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全。
6. 過壓、欠壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓過大或過小時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。
7. 運輸方便
在尺寸，重量(80kg)方面都具有突出特點，比同類設備都輕，便于運輸和搬運。
8. 系統可升級
在人機交互和數據分析軟件上的不斷更新和技術進步下，所有老舊設備都可以進行統的更新。
最大輸出電壓 | 1-60kV |
線圈電感 | 2.2H |
DAC頻率范圍 | 20Hz-800Hz |
被測對象電容范圍 | 5μF/60kV,最高10μF |
高壓勵磁電流 | 6mA |
數據接口 | USB2.0或以太網 |
數據采集 | 集成125MHzDAQ,8位 |
校準模式 | 自動/手動 |
局放測量帶寬 | 根據標準IEC60270 |
局放定位帶寬 | 150kHz-50MHz,對長短電纜自適應帶寬 |
局放測量精度 | 1pC |
局放定位精度 | 1.0m下至0.1m |
TDR接頭定位校準模式 | 集成 |
介損因數估計范圍 | 0.1%-10% |
保護程度 | IP42 |
環境溫度(運行) | -25℃至+65℃,無凝結 |
保存溫度 | -2℃至+70℃ |
電源 | 單相110-240V,48Hz-63Hz,550/650VA φ |
外殼直徑/底座直徑 | 610mm/φ695mm |
高度 | 1080mm |
重量 | 80kg |
